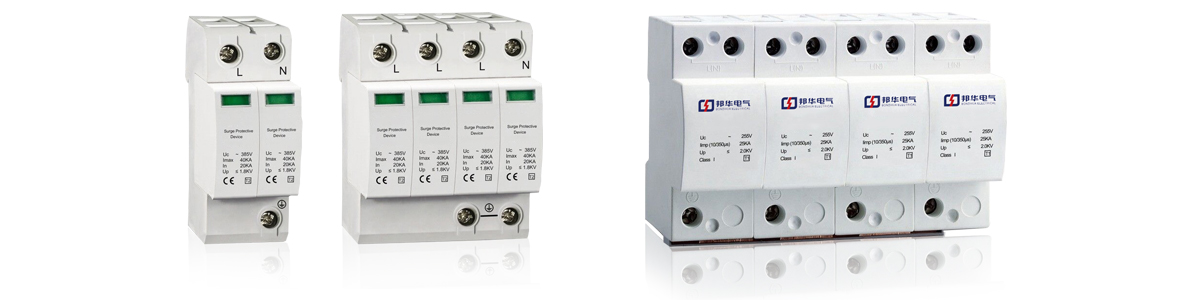

MSP120-385D/4P 浪涌保護器
閱讀次數：3302 發布時間：2023-11-24
產品型號：MSP120-385YD、MSP100-385YD、MSP80-385YD、MSP65-385YD、MSP40-385YD
產品型號：MSP40-275D／C+D、MSP40-385D／C+D
產品型號：MSP80-275D-B+C、MSP80-385D-B+C、MSP65-275D-B+C、MSP65-385D-B+C
產品型號：MSP65-320D、MSP-65-385D、MSP40-320、MSP40-385、MSP20-320、MSP20-385
產品型號：MSP120-385D、MSP100-385D、MSP80-275D、MSP80-385D
產品型號：MSP300-255NPE、MSP150-255NPE、MSP120NPE、MSP65NPE
產品型號：MSP40-385 50V、MSP40-385 75V、MSP40-385 150V、MSP40-385 270V、MSP40-385 550V、MSP40-385 690V、MSP40-385 1000V、MSP80-385D 690V、MSP80-385D 1000V、MSP100-385D 690V、MSP100-385D 1000V、MSP120-385D 690V、MSP120-385D 1000V
丨適用范圍丨
SPD通用電源模塊浪涌保護器，主要用于***級電源設備的保護，常用于易遭雷擊的室外電源配電柜、室內電源配電柜和有向外引出線的屋頂配電設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨結構原理丨
電涌保護器分為箱式和模塊式兩種,均采用了非線性特性極好的過電壓保護元件。在正常情況下↓電涌保護器處于 高阻狀態,漏電流極低,從而***電源系統正常供電。當電源系統出現電涌過電壓時, 電涌保護器立即在納秒級的時間 內導通,將過電壓的幅值限制在設備的安全工作范圍內;同時將電涌能量入地釋放掉。隨后，電涌保護器又迅速變為高阻狀態。
