工作原理

      該產品為Ⅰ級分類試驗的低壓配電系統的電涌保護器，其限壓功能元件由16片石墨圓片及15片聚四氟乙烯墊片疊加、外加相鄰石墨片間隙點火電路及指示遙信電路組合而成，其產品結構緊湊，使用壽命長。產品可用于架空線入戶未經衰減的直擊雷防護，具備很高的雷電流泄放能力，有承受雷電能量高、滅弧、斷續流能力強等特點，應用于雷擊風險較高地區的設備系統的電源第一級防雷。TUR T1保護模式為L對N、N對PE的全模保護，適用于TN-S、TT、TN-C-S、IT配電方式。同時它具備集成在本體上的遙信觸點，可具有可遠程報警等優點。TUR T1以其顯著的性能、安全性和可靠性在國際上處于領先水平，為用戶提供一個高度可靠、低風險、長壽命的服務。

      TUR系列開關型浪涌保護產品（ TUR T1電涌保護器），采用密封式內充惰性氣體的制造技術，內部配備的高性能絕緣火花間隙，具有極低的電壓保護水平（1.8kV）和強大的泄放電流的能力（在10/350 μs波形下， Iimp達到50kA，相當于8/20 μs波形下Imax＝700kA的水平），并能自動切斷可能產生的工頻續流，續流切斷能力達到25kA；其顯著的性能、安全性和可靠性在國際上處于領先水平。由于其極低的電壓保護水平（1.8kV），確保了與C級防雷器配合使用時，不需要設計退耦裝置或者在B級和C級之間留有一定的安裝距離，這樣它可以節省超過45％的安裝空間。

　　在保護模式上，TUR系列電涌保護器普遍推薦采用3+NPE保護模式，即：L1、L2、L3對N采用壓敏電阻元件進行差模保護，N對PE采用氣體放電管進行共模保護，從而使TUR系列電涌保護器具有全模保護而適用于TN-S、TT、TN-C-S等所有配電方式。（同時也根據客戶需要提供1P、2P、3P、4P等各種組合方式的產品）

　　在外形結構上，采用插拔式結構，帶工作狀態指示窗口，每個模塊設有防止誤插錯裝置，具備遙信觸點（可選），具有可帶電插拔、維修成本低、更換簡單、人性化指示、可遠程報警等優點。

功能特點

符合IEC61643- 1標準

1)領先的相鄰石墨片間隙點火裝置

2)具有共模/差模保護

3)模塊化設計，適合各種電網系統4)遮斷工頻續流高達25KA5)低殘壓可達1.8KV

6)密封結構設計，動作時無電弧外瀉7)具有狀態顯示

8)集成在SPD本體的TS遙信觸點

9)可進行V型接線

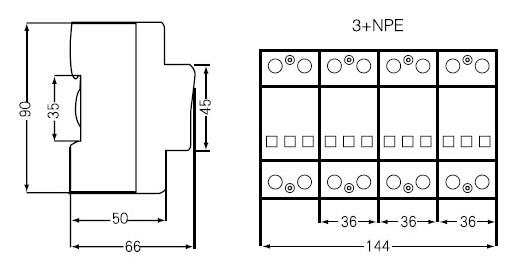

產品尺寸

相關型號：

TUR T1-50

TUR T1-50/4P

TUR T1-50/1P+N

TUR T1-50/3P+N

TUR T1-50/4P/275

TUR T1-50/4P/385

TUR T1-50(1P+N/275)

TUR T1-50(1P+N/275)

TUR T1-50(3P/275)

TUR T1-50(3P+N/275)

TUR T1-25

TUR T1-25/4P

TUR T1-25/1P+N

TUR T1-25/3P+N

TUR T1-25/4P/275

TUR T1-25/4P/385

TUR T1-25(1P+N/275)

TUR T1-25(1P+N/275)

TUR T1-25(3P/275)

TUR T1-25(3P+N/275)
