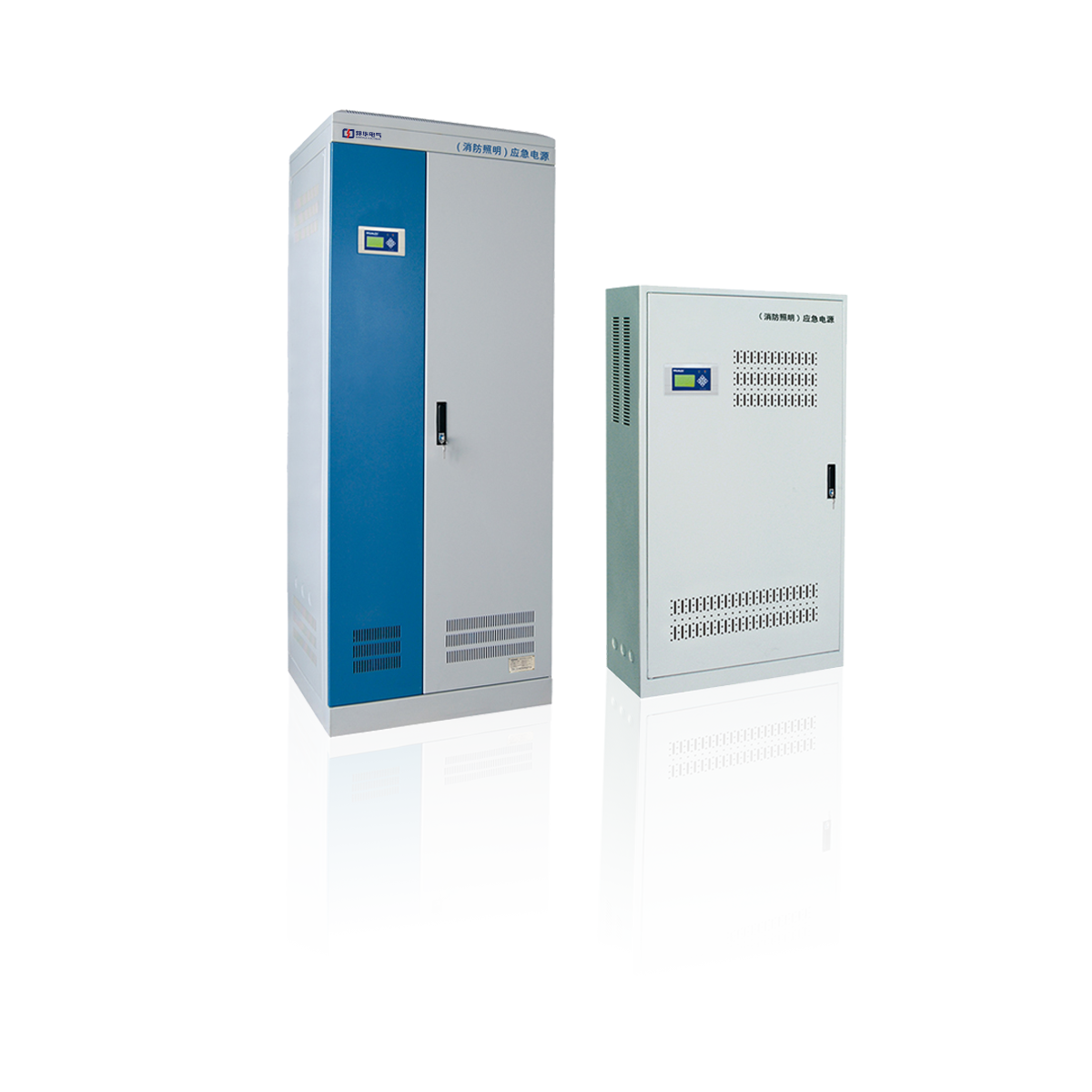

GD-D-3KVA-202 消防疏散指示電源——公共建筑的下列部位應設置備用照明

1、消防控制室、自備電源室、配電室、消防泵房、防排煙室、電話總機室等發生火災時仍需工作的場所；

2、通信室，大中型機房、bas中央控制站、安防控制中心等重要技術用房

3。建筑高度在100m超過的高層民用建筑的避難層和屋頂直升機停機坪。

除建筑高度在27m下列的住宅之外，民用建筑、廠房和丙類倉庫的下列部位應設置疏散照明：

1。封閉樓梯間、防煙樓梯間及其前室、消防電梯間前室或合用前室、避難走道、避難層（室）；

2。建筑面積200平方米超過的大禮堂、展覽廳、多功能廳、營業廳、餐廳、演藝廳、廣播廳等人口密集場所；

3。建筑面積大于100m2的地下或半地下公共活動場所；

4。公共建筑疏散走道；

5。人口密集工廠的生產場所和疏散走道。

技術參數

輸入電壓：AC220V 50Hz

輸入功率：30W

輸出回路：1-2回路，單回路節點數：32個

備用電源：單節12V  4.5AH ，應急備用時間不小于3小時

顯示器：7″工業全彩液晶顯示器

通信接口：CAN-BUS；RS485；RS232；RJ45

系統軟件：多種疏散預案編程軟件

系統總線：CAN-BUS控制總線

操作鍵盤：多功能鍵盤

柜體尺寸：420mm×350mm×110mm

安裝方式：壁掛式

防護等級：IP30

應急照明集中電源主要型號

GD-D-1KVA-206、GD-D-0.25KVA-207、GD-D-0.5KVA-208、GD-D-6KVA-203、GD-D-3KVA-202、GD-D-0.5KVA-205、GD-D-0.25KVA-204、GD-D-0.25KVA-200

GD-D-3KVA-202 消防疏散指示電源應符合下列要求：

1、當建筑物消防用電負荷為一級，采用交流電源時，主電源和應急電源應提供雙電源，GD-D-3KVA-202采用樹干或放射狀電源。根據防火分區設置終端雙電源自動切換應急照明配電箱，為防火分區提供備用照明和疏散照明電源。

2、當消防用電負荷為二級，采用交流電源時，應采用雙回線干線供電，并根據防火分區設置自動切換應急照明配電箱。使用集中蓄電池或燈具之內電池組時，可采用單回路干線電源，并根據防火分區設置應急照明配電箱。

3. 高層建筑樓梯棟的應急照明，應通過應急電源和干線電源設置專用回路。根據工程具體情況設置應急照明配電箱。

4. 備用照明和疏散照明GD-D-3KVA-202不應由同一分支電路供電。嚴禁將插座接入應急照明電源輸出回路。
