一、系統概述

      電氣議災監控系統就是上海盛善電氣有限公司針對近年來國內電氣火災大幅上升的態勢推出的電氣火災監控的一套全新智能解決方案。

      電氣火災發生的原因主要有2個,第一個是由于故障部位局部長時間發熱，造成絕緣進一步下降，最終造成線路短路，導致火災;另-個是故障部位產生的電弧或電火花瞬間釋放熱量造成線路短路，導致電氣火災。

      電氣火災探測的對象有剩余電流和溫度,對應有剩余電流式電氣火災監控探測器和測溫式電氣火災監控探測器。剩余電流式電氣火災監控系統可以長期不間斷地實時監測線路剩余電流的變化，隨時掌握電氣線路或電氣氣設備絕緣性能的變化趨勢,剩余電流過大時及時報警并指出報警部位,便于查找故障點，真正對電氣火災具有預警作用。可以說剩余電流式電氣火災監控探測器真正做到防微杜漸、防患于未然，能有效減少因漏電發生的火災，是早期電氣火災監控的主要手段。

      電氣火災監控系統主要通過對供電線路剩余電流和線纜溫度等探測，監測整個建筑供電線路的剩余電流數據、溫度狀態等信息，從而及早發現電氣老化、潮濕等原因引起的電氣火災隱患,降低火災發生的風險。

執行標準:

GB14287.1- -2014《電氣火災監控設備》

GB14287.2 -2014《剩余電流式電氣火災監控探測器》

GB14287. 3 -2014《測溫式電氣火災監控探測器》

功能特點

●以Freescale高性能的Crotex-M4內核處理器為核心，運行嵌入式操作系統

●通過S-BUS總線與電氣火災探測器通信和供電

●具備4路S-BUS總線接口，最多支持128x4臺探測器(最多支持4096回路傳感器)

●具備聲光報警顯示，支持消音、自檢和復位

●2路繼電器輸出，支持報警和故障輸出

●1路S-BUS總線上行，支持主機級聯功能

●1路RS485通信接口，支持消防圖形顯示裝置

●內置存貯器，最多可記錄超過100000條報警和故障

●多級權限設置，方便管理

●國內首家支持★電氣防火限流式保護器★故障電弧探測器

電氣火災主機可通過S-PORT4112接入智慧用電安全監控系統，遠程在線監控電參數。

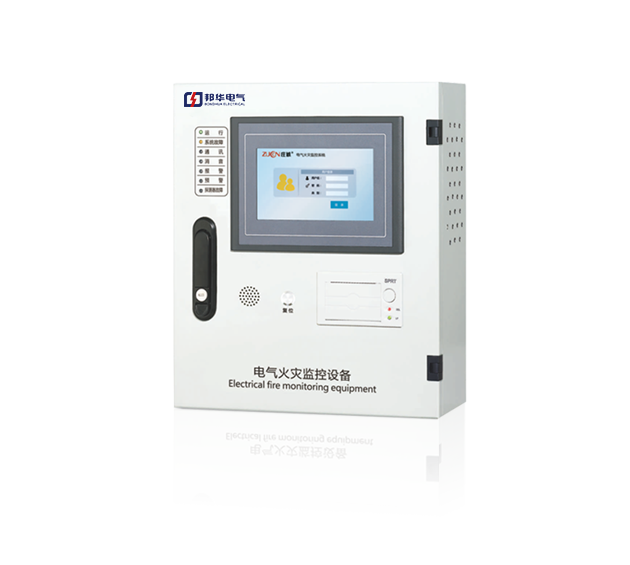

二、電氣火災監控設備

1.產品簡介:

      電氣火災監控系統可安裝應用于TN-S、TN-C-S以及局部TT低壓配電系統(0.4kV以下)中，監控系統由電氣火災監控設備、剩余電流式電氣火災監控探測器測溫式電氣火災監控探測器組成。

      電氣災監控系統采用S- BUS總線接口,可將電氣 火災監控設備與電氣火災監控探測器組成電氣火災監控網絡，通過電氣火災監控探測器實時監測用電回路中剩余電流、溫度信息等參數,實時上傳數據至電氣災監控設備，實現集中控制和集中管理;當用電回路中相關參數異常時，監控設備發出聲光報警，指示報警部位，同時現場探測器發出光閃爍報警信號，提醒用戶對隱患線路進行排查或者更換，降低由于電氣原因造成火災的風險。

產品符合標準《GB14287.1--2014》 電伙災監控系統第1部分:電氣火災監控設備;

2.功能特點:

■以高性能的ARM內核處理器為核心， 運行嵌入式操作系統平臺;

■組態監控軟件，二級操作權限設置，方便管理;實時監控,精確定位報警點;

■通過S- BUS總線對配接的探測器提供24V電源和通信; .

■可選4路S-BUS總線通信接口， 每條總線最多支持128臺探測器或多回路電氣火災監控探測器 ;

■具備聲光報警功能并 顯示報警回路，支持消音、自檢功能和復位功能;

■具備4路開關量 輸入和2路繼電器輸出，用于狀態控制;

■通信. 上行1路RS485用于圖形顯示，1路S- BUS用于監控設備級聯;

■配備24V電源，方便與火災自動報警系統連接;

安裝要求:

1)應安裝在消防控制室、消防配電間或1[門衛室等有人值班場所，壁掛式安裝;

2)應安裝在固定牢靠的墻面,避免安裝在震動、雨水、灰塵的環境;

3)應采用相對較穩定的外部電源進行供電，避免因電源問題造成損壞;

4)監控設備外部電源使用三芯電源線(NH-BV 3x 1.5mm2),應保證保護接地端PE良好接地;

5)應安裝距地面1. 2m以上高度為宜,左右可活動空間不小于0. 5m為宜; .

布絨細則:

      電氣伙災監控主機/分機每條S BUS總線連接探測器監控模塊時，每條總線最大容量為128組探測器,通過中繼器可以增加總線的傳輸距離和供電能力,中繼器不能增加總線連接容量。主機和分機具備4條S-BUS總線，直接連接探測器模塊最多支持512組探測器。主機可以連接分機，4 條總線最多支持4*4臺分機(8192組探測器),主機連接分機時不能再連接探測器模塊，連接分機型主機訂貨時應注明。

布線要求:

現場布線應依據GB50116《火災自動報警系統設計規范》. GB50057 《建筑物防雷設計規范》、GB/T50311 《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。

1) 監控設備連接端子配線:

    所有引入引出線均用壓線帽壓線處理，并增加清晰的標簽，注明線纜編號，進行配套標示;

3)布線及連接應整齊,線纜不宜交叉，并應固定牢靠;

3)監控設備的接線端子，每個端子接C ]接線不得超過2根;

4) S- BUS總線宜使用NH RVSP 2x1. 5平方毫米(耐火屏蔽雙絞銅芯軟電線二二芯1. 5平方毫米);
