產品概述

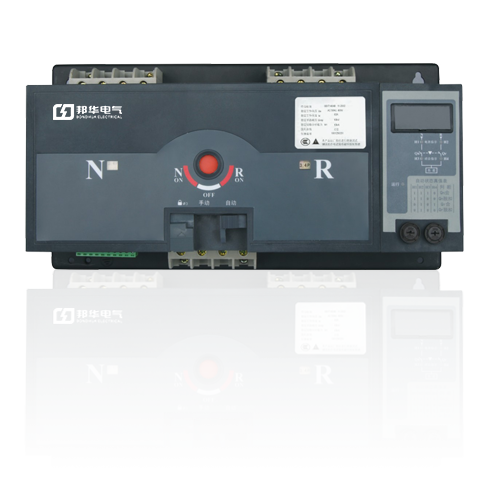

     雙電源轉換開關是用于交流50Hz、額定電壓690V以下的兩路電源系統，可以完成常用電源和備用電源的自動轉換而無須人工進行操作。本開關符合國家GB/T14048.11-2002《自動轉換開關電器》標準以下條款:

       操作機構應具有可靠的電氣與機械聯鎖，以防止同時接通常用電源與備用電源。開關在常用電源被檢測的任一相和所有各相電壓中斷后的一預定時間內,將負載從常用電源換接備用電源，并在常用電源恢復正常時,將負載返回?fù)Q接至常用電源(兼斷相保護功能)。開關可以根據用戶要求設置電源下降時切換電壓范圍。

功能

三個狀態位置，常用電源閉合、備用電源斷開:備用電源閉合，常用電源斷開:

兩路全部斷開為雙分位置。

多種操作方式:緊急手動操作，手動控制操作，自動控制操作。

開關由單片機控制裝置實現自動控制操作功能，控制主電路的控制電動機可靠工作電壓:.上 限為220X115%V,下限為220x115%V，頻率50Hz+10%。

功能注解:

<自投自復(R)適用于電網與電網供電，當常用電源恢復正常后，經已設定(可調)的延時時間自動返回至常用電源供電。

<自投不自復(s)適用于電網與電網供電。自投不自復的自動控制對兩路電源(即常用電源和備用電源)進行自動切換。在任一電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，經已設定的延時自動切換到另一正常電源，但當異常電源恢復正常后，不能自動回復。

?電網與發電(當用于電網與發電系統時，自動控制器對電網和發電電兩路電源進行自動切換，在電網電壓低于85%額定電壓時，經發電延時指令發出發電指令(以一組常開常閉觸點輸出)。當發電電壓達到85%額電壓時，先從電網斷開負載電路，再經延時接通電電源。當電網電壓恢復正常(達到85%額定電壓以上)后，經智能控制器邏輯的判斷，自動將負載電路從發電電源斷開，切換到電網供電。

。使用方法

開關具有手動操作、手動控制操作、自動控制操作三種操作功能。

<手動操作:將手動按鈕下進行選擇手動，控制器面板上顯示為手動后，直接用黑色手柄旋轉即可操作。這時自動控制操作均不能控制開關。

<手動控制操作:應能操作三個狀態位置，常用電源閉合，備用電源斷開，備用電源閉合，常用電源斷開:通過雙分控制按鈕，使兩個開關全部斷開，開關處于O位置。

a.在自動狀態下按“手動”按鈕，顯示為“手動”。再按一下“手動”按鈕，控制器經延時3秒轉換至另--路電源。

b.按下“雙分”按鈕，控制器經延時3秒轉至兩個開關全部斷開位置。

<自動控制操作:在手動狀態下按“自動”按鈕。顯示為“自動”開關將根據功能自動轉換。

注:如果常用、備用均不正常，開關將自動切換為雙分狀態，如某一路恢復正常，則又自動恢復正常供電。
